Altium Designer15通用规则设置

常见问题 2022-08-26

问题描述

AD15的PCB规则设置

Elearance

Clearance

焊盘边缘到线的距离设置为6mil

在这里插入图片描述

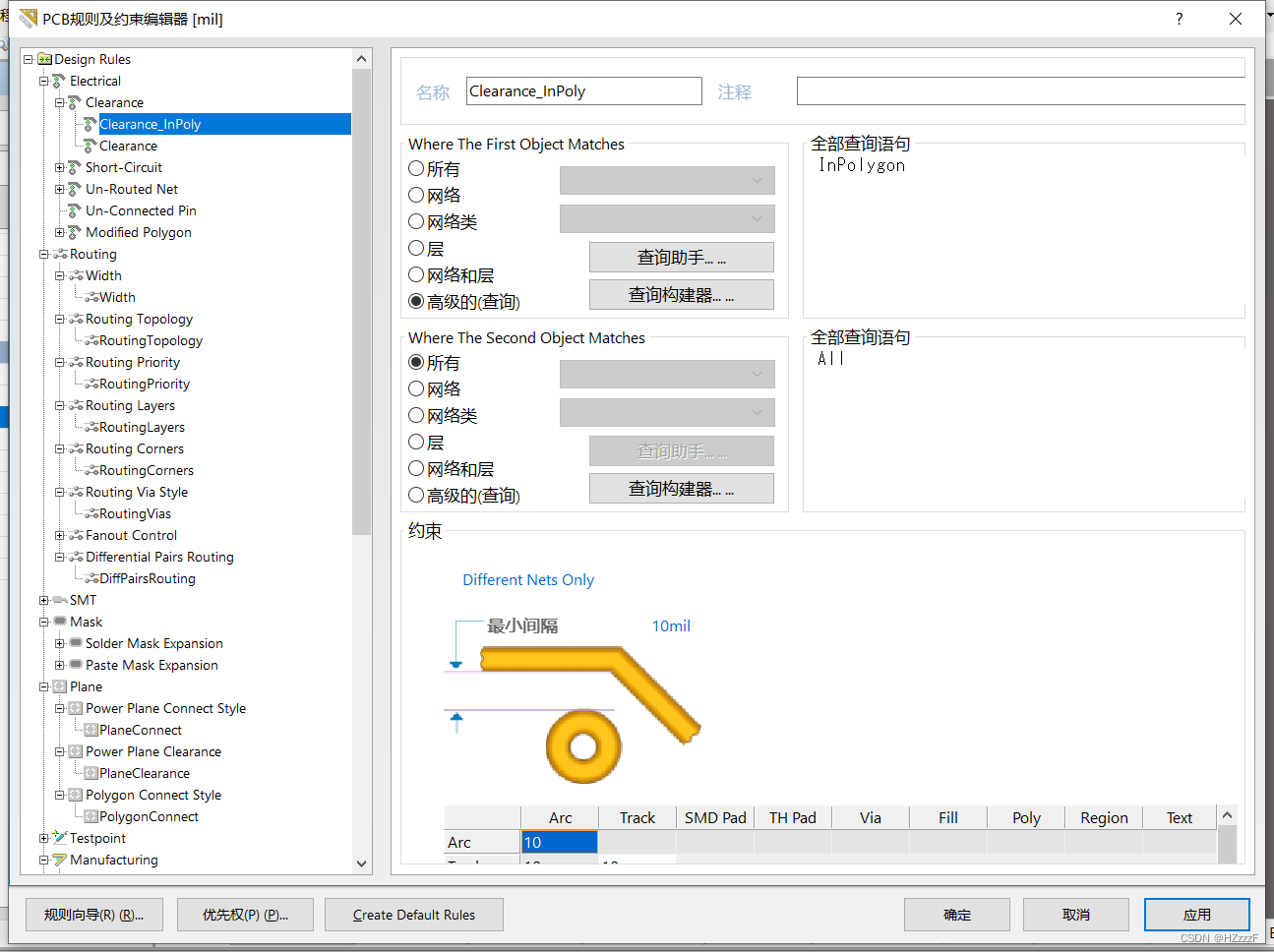

Clearance_Inpoly

覆铜安全间距为10mil

在这里插入图片描述

Routing

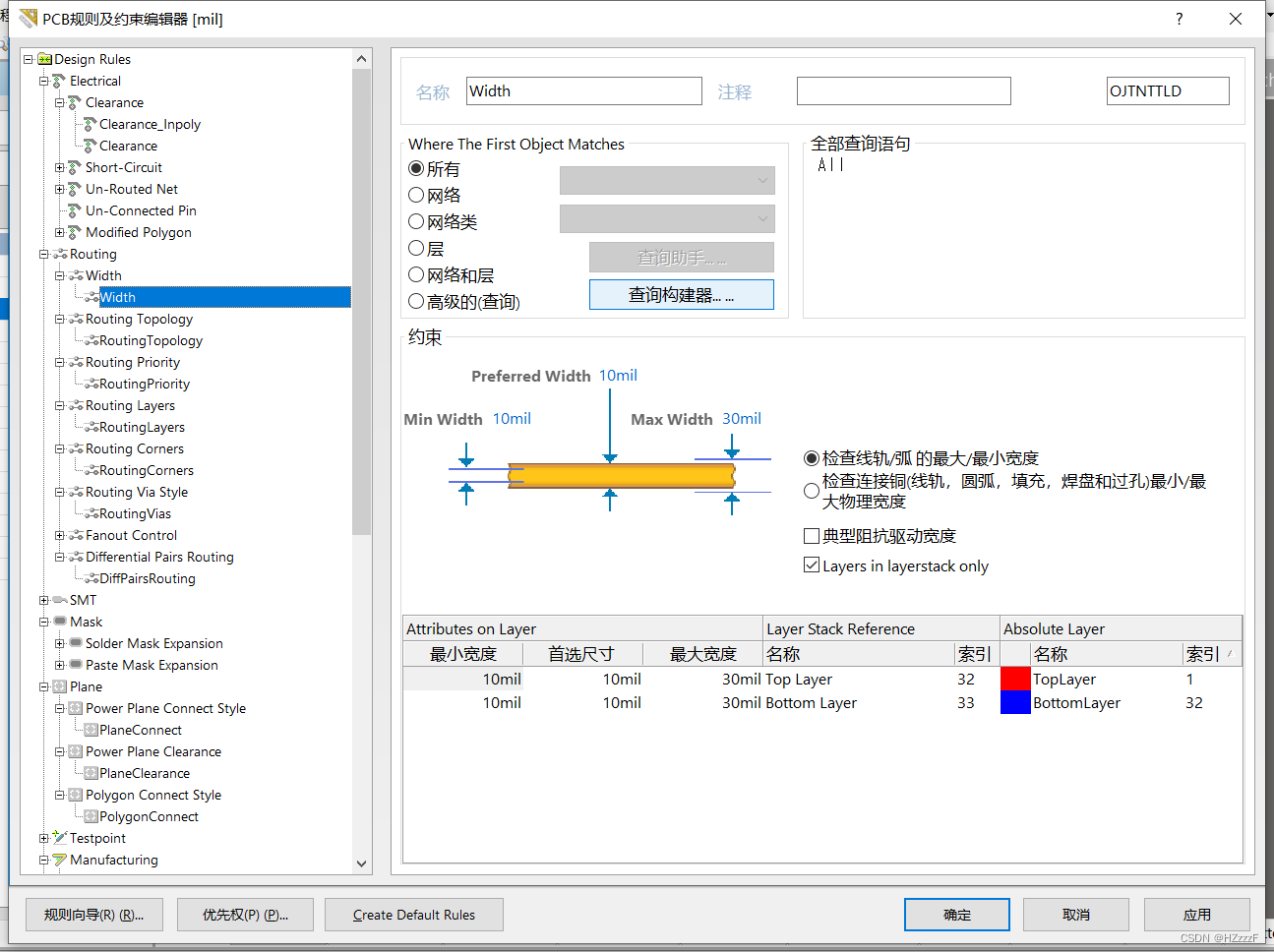

Width

信号线通常为10mil，电源线20mil或30mil

在这里插入图片描述

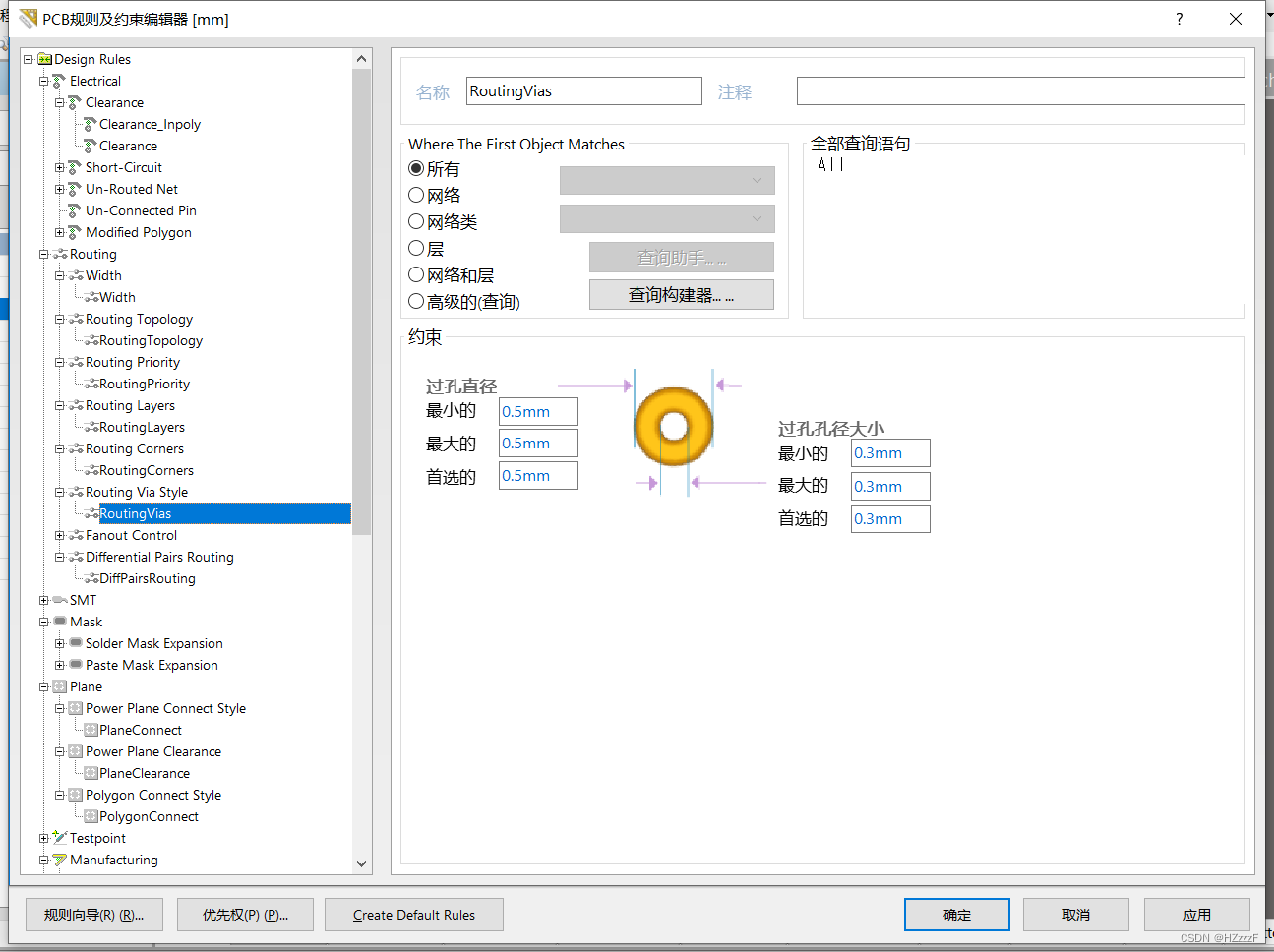

RoutingVias

过孔大小设置为0.3mm*0.5mm

在这里插入图片描述

Plane

PlaneConnect

关联类型为Direct Connect

在这里插入图片描述

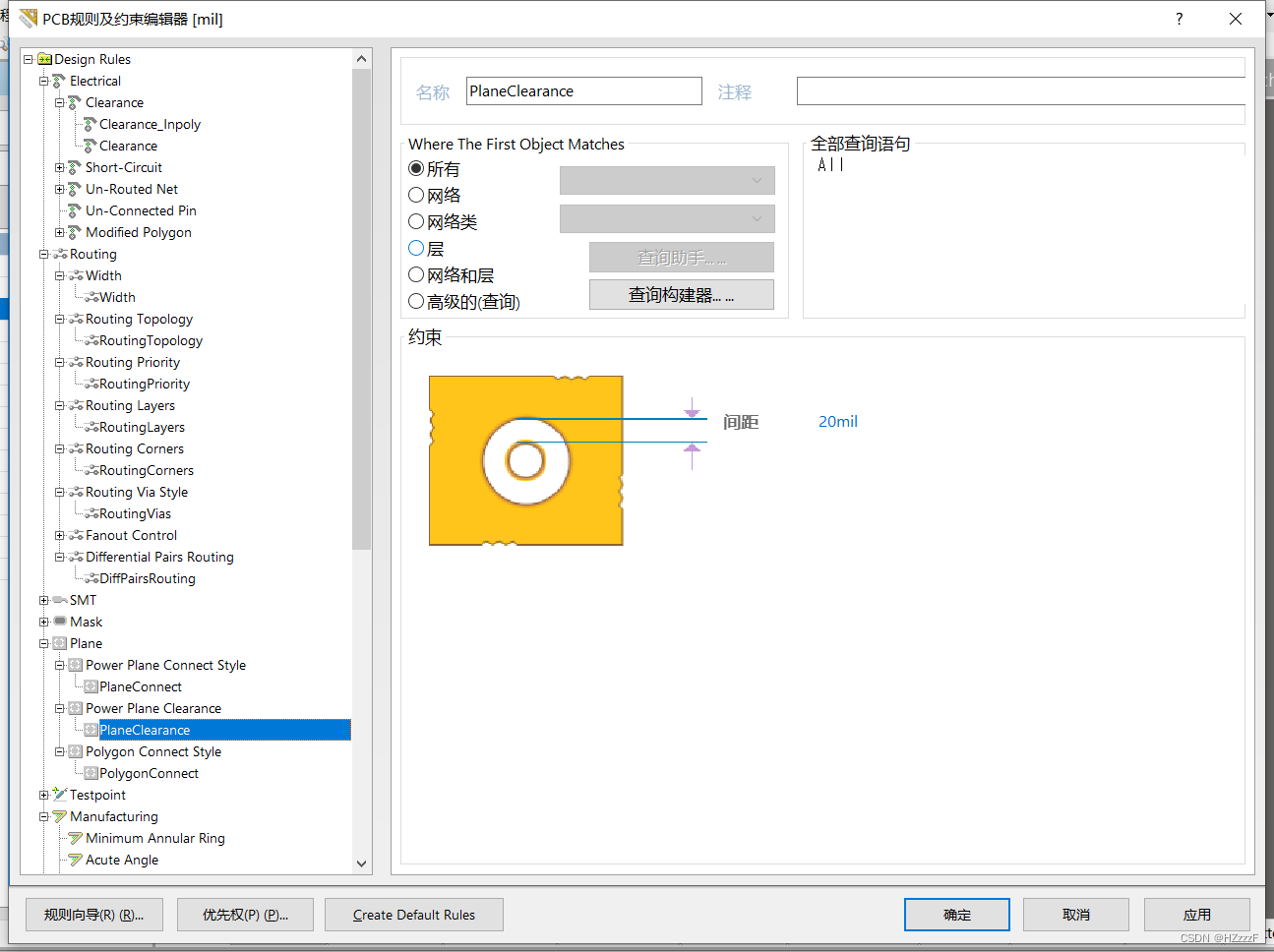

PlaneClearance

设置为20mil

在这里插入图片描述

Manufacturing

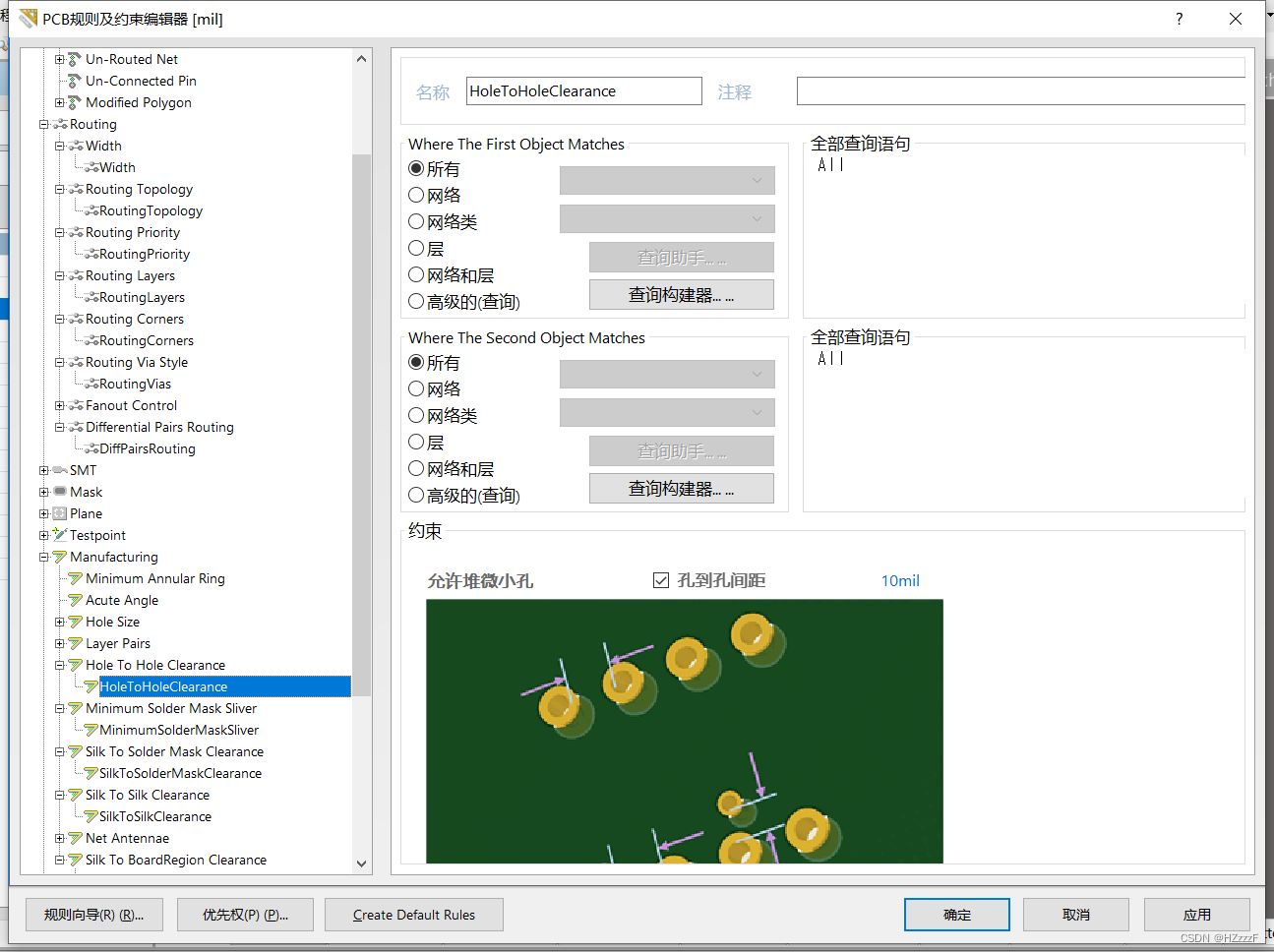

HoleToHoleClearance

过孔到过孔的间距设置为10mil

在这里插入图片描述

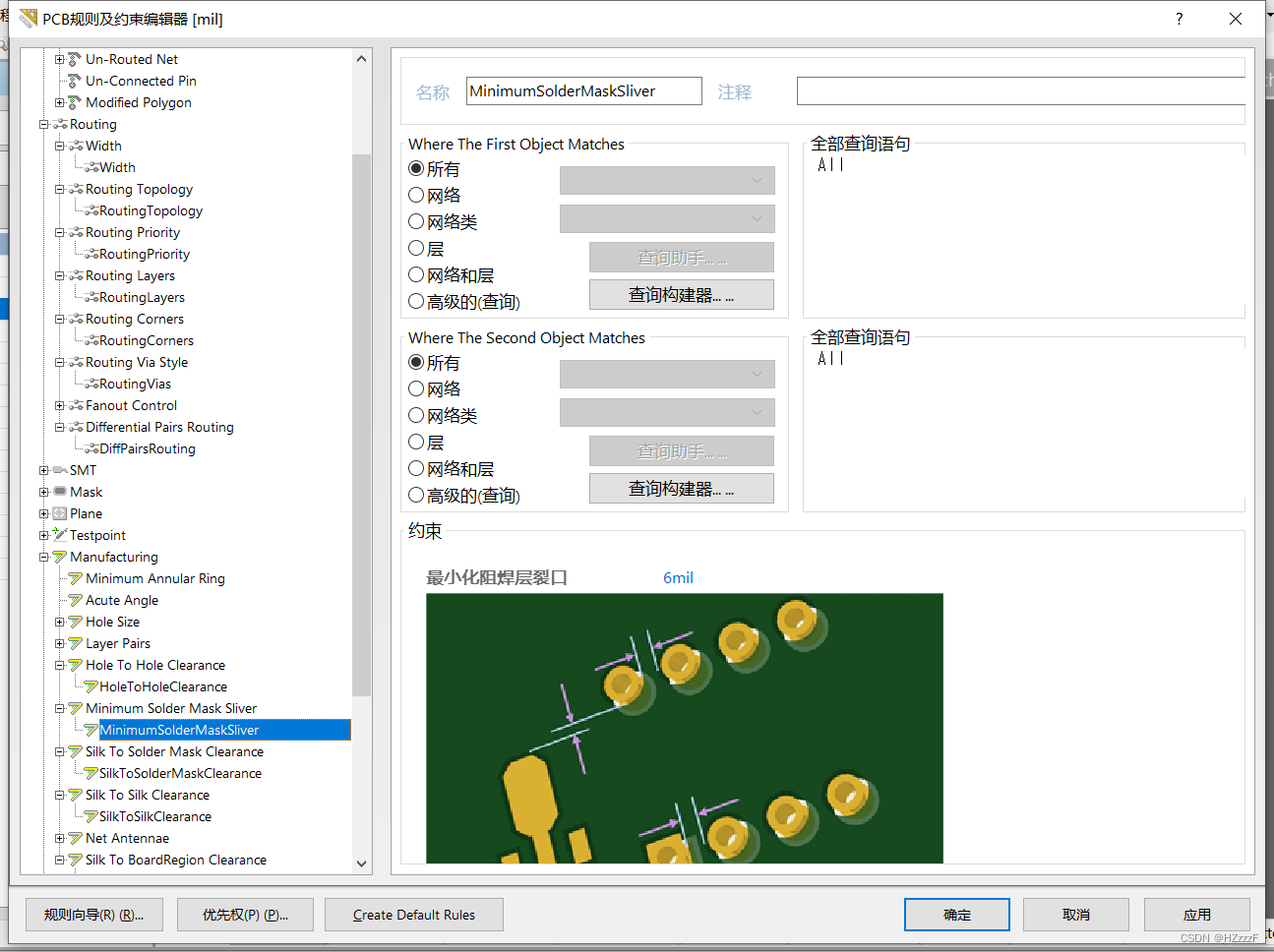

MinimumSolderMaskSliver

阻焊层最小间隙间距为6mil，有些芯片之间引脚距离间距很小，所以设置为6mil，通常为10mil

在这里插入图片描述

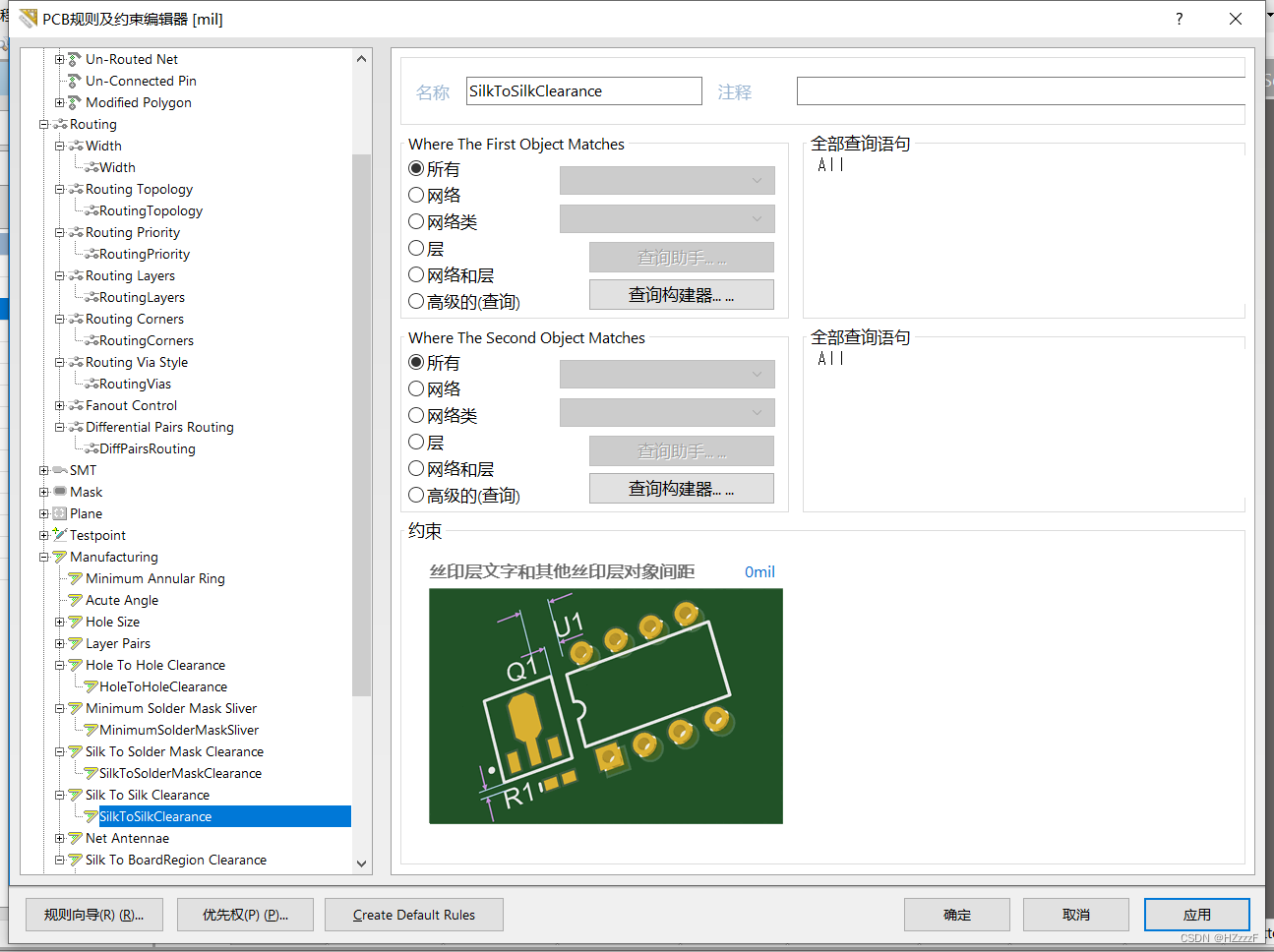

SilkToSilkClearance

丝印层文字到丝印层对象间距为0mil

在这里插入图片描述

Placement

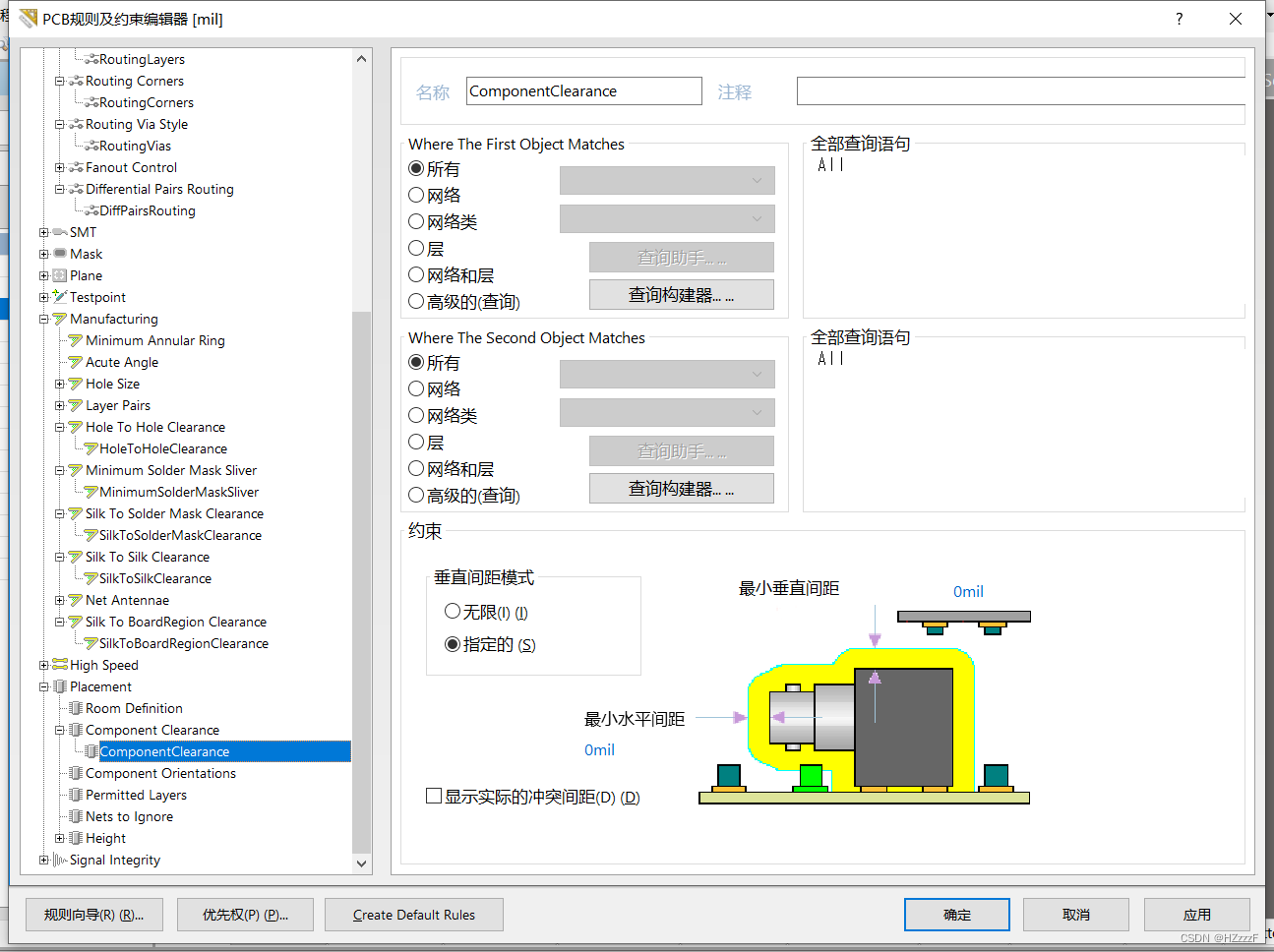

ComponentClearance

元器件与元器件之间的间距设置为0mil

在这里插入图片描述


基本的规则设置就完成了
