KEIL MDK 逻辑分析仪使用

---

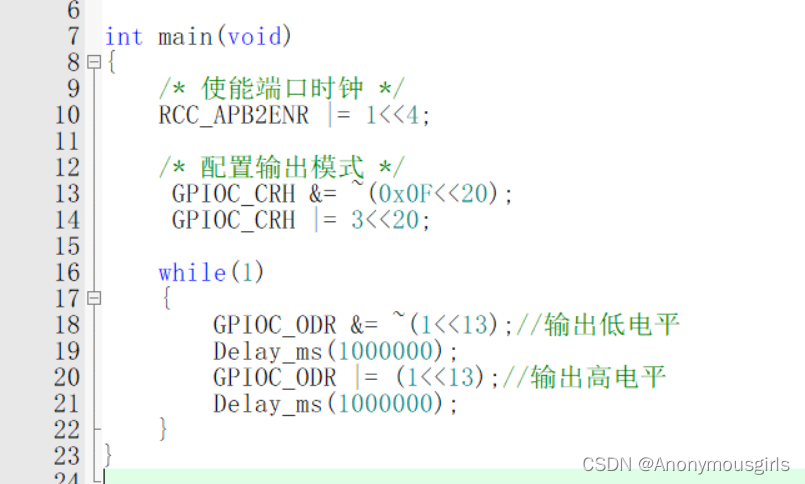

1.这里我直接用了一个LED灯闪烁的例程，IO端口是PC13。

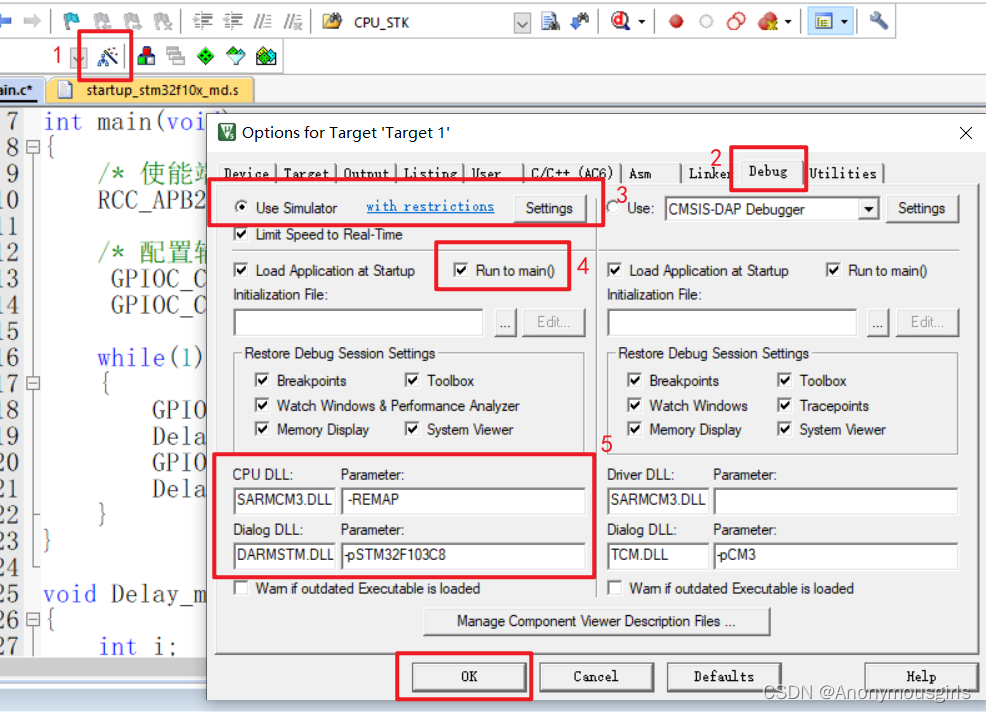

2.配置参数，点击魔术棒再进入Debug配置，然后勾选左边的软件仿真，右边的是硬件仿真这里不用选。
后面的Dialog DLL:和Parameter:参数很重要，按照如下图的来写，如果没有写对后面是无法使用改工具仿真的。-pXXX…这个后面是芯片型号，根据实制情况而定。
如果写不对可以拷贝：SARMCM3.DLL ， DARMSTM.DLL ， -pSTM32F103C8

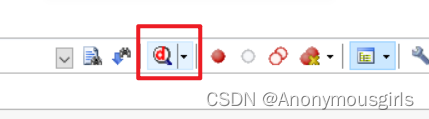

3.参数都配置完之后进入debug界面.

4.进入界面后点击 Logic Analyzer 按钮。

会弹出如 下图波形显示界面。

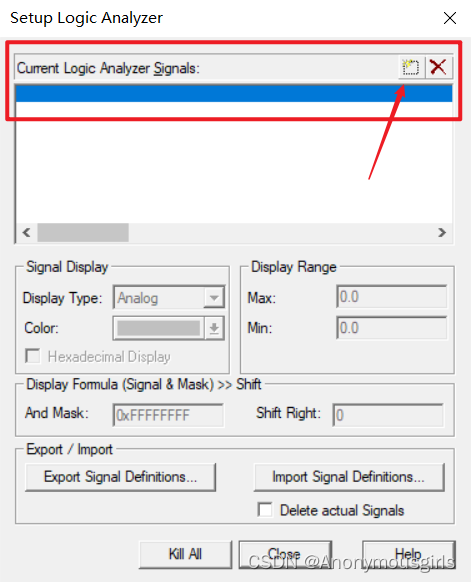

5.点击Steup Logic Analyzer 添加要看波形的引脚，点击添加按钮，输入PORTC.13，这里的端口是根据自己的选择。

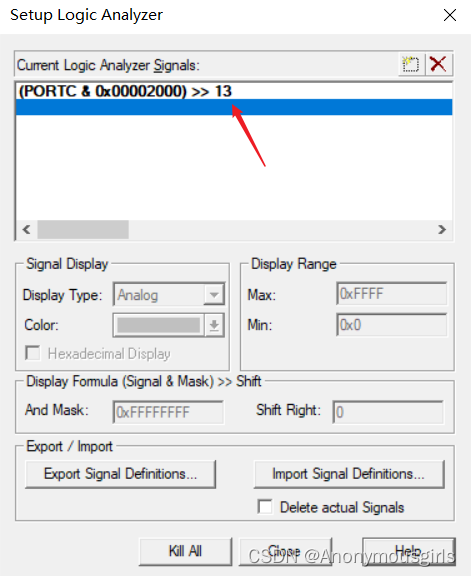

添加后好如下图。

6.点击下面空白区域就会弹出如下图的语句，这个就是这个IO的控制语句。

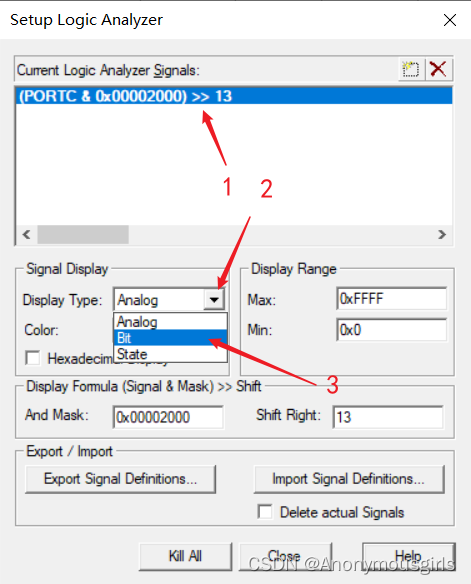

7.选择好后点击这个添加的语句，才可以选择后面的选项，否则选项是灰色的无法选择，这里波形类型选择bit的形式。

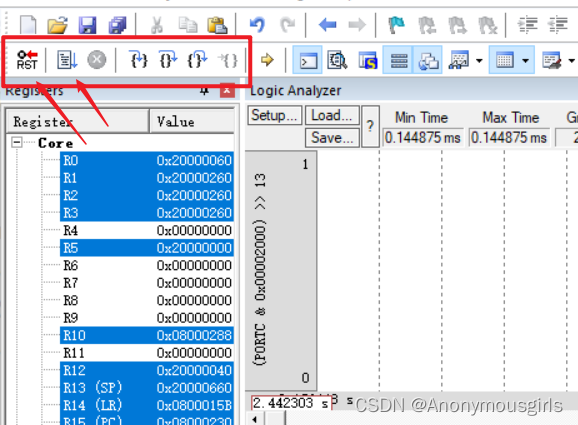

8.接下来就是仿真的步骤了，常用的就这几个按钮。

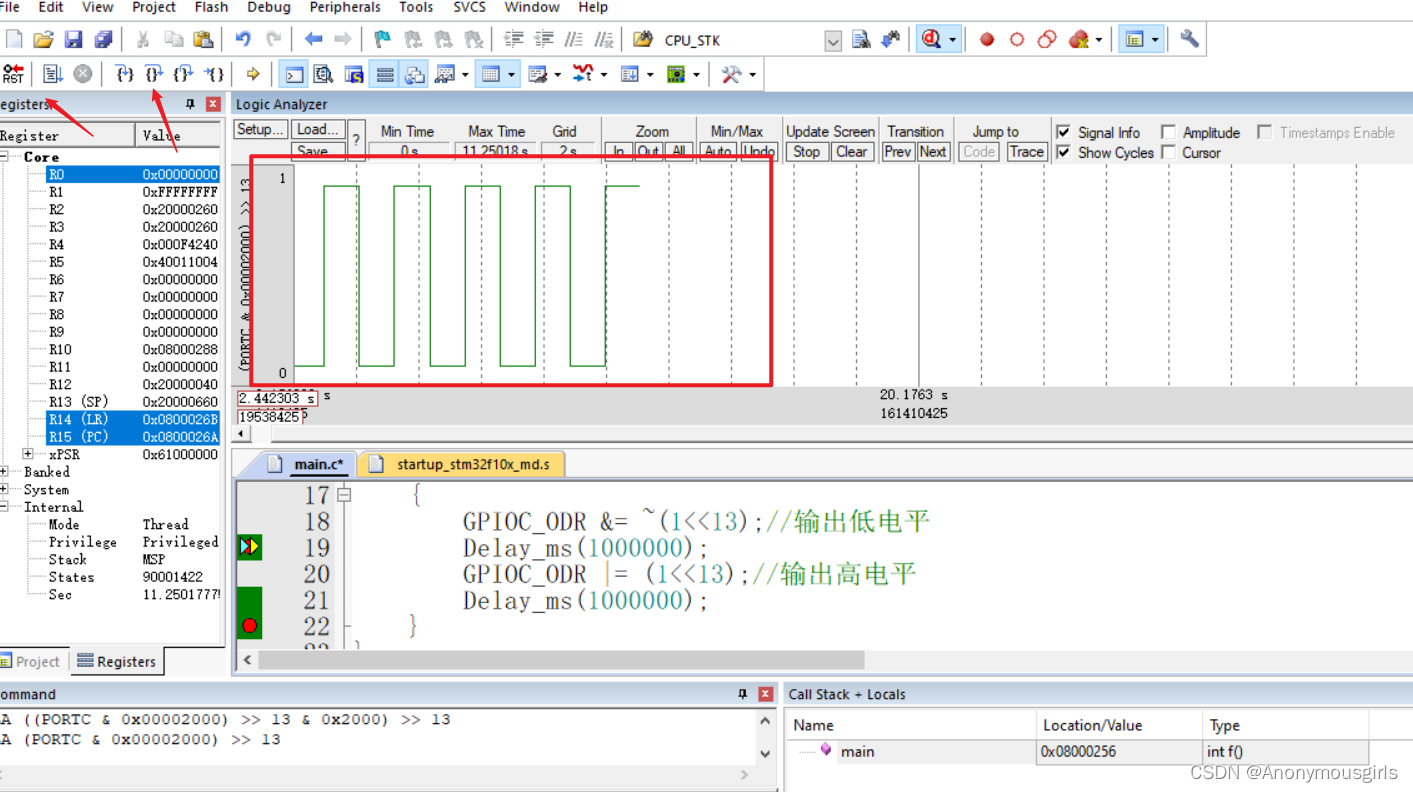

9.这里设置两个断点方便定位，点击全速运行，点击一步一步执行过去就可以清晰看到下面的io状态对应的波形了，波形的上升沿和下降沿清晰可见。

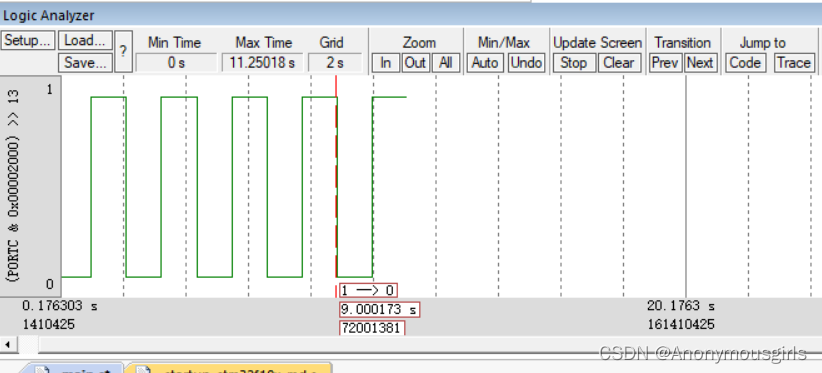

这里有比较多的功能选项，也可以看波形的边缘时间，波形显示区域鼠标滚轮可以缩放波形形显示大小。

---
